發光二極管由一個PN結組成，所以具有正向?qū)?，反向截止的特性。由于發光二極管的特性曲線非常陡，所以在設計電路時需要串聯限流電阻。一般發光二極管的電流范圍是十幾mA~幾十mA之間。由下圖的紅色發光二極管（0805封裝）特性曲線可以看出，當發光二極管兩端的電壓升高到1.7V左右開始導通，而且電流上升速度很快，所以必須設計限流電阻。

發光二極管電氣參數

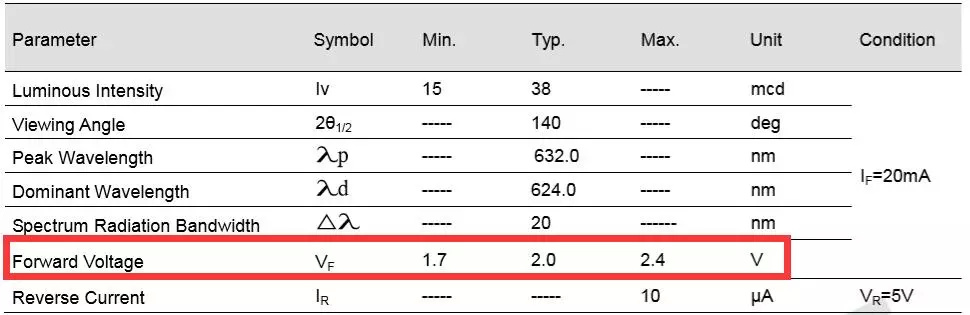

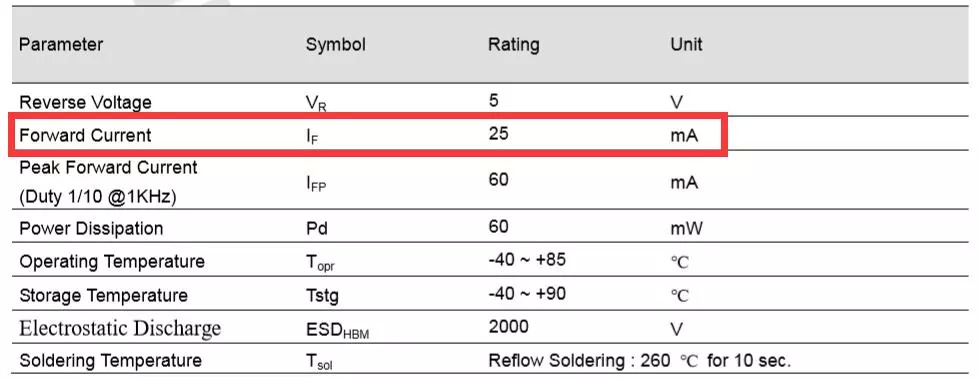

以紅色發光二極管為例，找到器件的電氣參數表格，可以得出紅色發光二極管整箱正向?qū)?5mA，正向?qū)妷簽?.7V~2.4負，和特性曲線也是一致的。

發光二極管限流電阻選擇

由于紅色發光二極管整箱正向?qū)?5mA，正向?qū)妷簽?.7V~2.4負，和特性曲線也是一致的。如果電源是5V，發光二極管典型正向?qū)妷褐?V計算，限流電阻的電壓為為3V，如果要滿足發光二極管的正向?qū)娏鳛?5mA，則限流電阻阻值為120Ω。

發光二極管電路

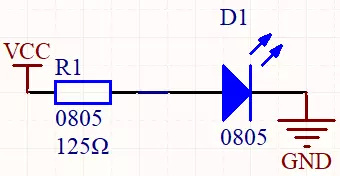

發光二極管串聯限流電阻接電源。

發光二極管和數碼管的關系

數碼管是由8個發光二極管組成，構成8字形，然后在表面貼上顯示膜，就形成了數字8的顯示效果。所以數碼管的控制就是多個二極管有規律的進行控制就可以實現數字的顯示。
