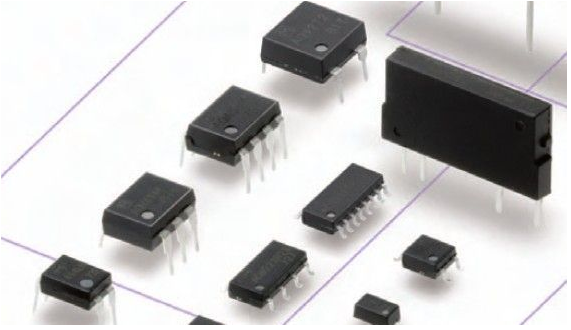

國產光藕-光耦繼電器的應用原理

更新時間   2021-07-26 12:01:13 深圳市克里雅半導體有限公司 閱讀
一、光耦繼電器的原理
Vin有電壓輸入,有電流從1管腳流到2管腳,管腳8和管腳7不導通(原來是常閉合導通的)。同樣,Vin有電壓輸入,有電流從3管腳流到4管腳,管腳6和管腳5導通(原來是常開截止的)。

現在要計算限流電阻R的值。限流電阻R的值由下面公式?jīng)Q定:

R?=?(Vin?-?VLED)?/?Iled????????(1)

在這公式中:???R?是輸入限流電阻???Vin是輸入控制信號???Vled是LED正向壓降電壓???Iled是流過LED的正向電流

假設是在一個標準TTL的電路里,光耦繼電器采用AQW610。

Vin?=5V???Vled??=1.5V

Iled???=5mA(比maximum的3mA都要大)

因此限流電阻R=700Ω。
二、光耦繼電器應用是什么?
光耦繼電器廣泛應用于通訊機械、工業設備、醫療設備、測量?jī)x器、家用電器、安防系統、辦公自動化、監控系統等諸多領域。

光耦合器-典型應用
光耦合器在電話安全裝置中的應用
為了防止電話線被并聯或電話被盜,您可以使用光耦合器設計一個簡單實用的電話安全 電路,由VD1~VD4極性轉換電路組成。 當安全裝置連接到電話線上時,不需要區分電話線反饋電壓的極性,因此安全裝置的使用可以給安裝帶來很大的方便。

使用光耦代替音頻變壓器
在線性電路中,音頻變壓器常用于兩級放大器之間的耦合。 這種耦合的缺點是會損失變壓器鐵片中的部分功率,可能會造成一定的失真。 而如果選擇光電耦合器來代替音頻變壓器,就可以克服這些缺點。 輸入信號Vi經前級晶體管BG1和BG2放大后,驅動光耦左側的LED發光,被右側光敏管吸收,轉換為電信號。 該信號由后級電路BG3放大,管子經過電容C3后,發射極輸出未失真的放大信號V0。 由于該電路將前后放大器完全隔離,消除了接地回路可能造成的干擾。 同時,由于電路還具有噪聲消除功能,避免了信號失真。 整個電路的總增益有望達到20dB以上,帶寬約為120kHz。
